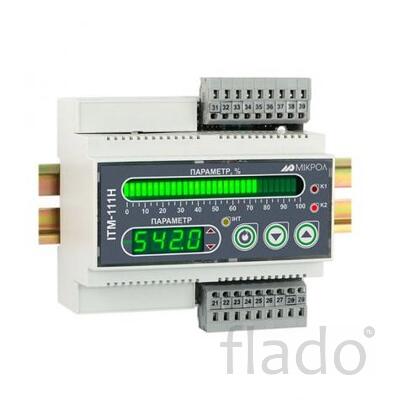

Одноканальный микропроцессорный индикатор ИТМ-111Н предназначен для:
Измерения одного входного физического параметра (температура, давление, расход, уровень и т. п.), обработка, преобразование, использование математических функций и отображение на встроенном четырехразрядном цифровом дисплее и на горизонтальном линейном индикаторе.
Сигнализации выхода измеряемых величин за уставки сигнализации.
Регулирования входного параметра по 2-х или 3-х позиционному закону.
Индикации технологического параметра получаемого по интерфейсу от внешних устройств (в режиме MASTER или SLAVE) и передача измеряемой величины по интерфейсу другим устройствам или на верхний уровень (ПК), что позволяет использовать индикаторы в качестве удаленного устройства сбора информации при работе в современных сетях управления.
Использования в системах промышленной автоматики, пультах управления и т.п.
Автономного и комплексного использования в АСУТП в энергетике, металлургии, химической, пищевой и других отраслях промышленности и народном хозяйстве.
Технические характеристики
Характеристики
Значение
Аналоговый входной сигнал:
Количество аналоговых входов
1
Диапазон изменения входного сигнала:
унифицированные
напряжения
от термопреобразователей сопротивления
от термопар
0-5мА (Rвх=400 Ом), 0(4)-20 мА (Rвх=100 Ом), 0-10В (Rвх>25кОм)
0-75 мВ, 0-200 мВ, 0-2 В, 0-10 В
ТСП 50П, 100П, гр.21, ТСМ 50М, 100М, гр.23
ТХК(L), ТХА(K), ТПП(S), ТПР(B), ТВР (A), ТЖК(J), ТХКн(E)
Период измерения
0,1 с
Гальваническая изоляция
трехуровневая
Гальваническая изоляция
0,5 с
Основная приведенная погрешность преобразования
±0,2%
Аналоговый выходной сигнал (опция):
Количество аналоговых выходов
1
Тип выходного аналогового сигнала
0-5 мА (Rн<=2кОм), 0(4)-20 мА (Rн<=500 Ом)
Основная приведенная погрешность формирования выходного сигнала
±0,2%
Цифровая индикация:
Количество цифровых дисплеев
1
Точность индикации
±0,01%
Количество разрядов цифрового индикатора
4
Высота цифр светодиодных индикаторов
8 мм
Линейная индикация:
Количество сегментов линейного индикатора
31
Тип индикатора
сегмент, гистограмма
Точность линейнои индикации
3,3% (1,7% — с мигающим сегментом)
Дискретные выходные сигналы:
Количество дискретных выходов
2
Типы выходов:
транзистор ОК
до 40В, 100мА
механическое реле (переключаемый контакт)
до 250В, 8А переменного тока при резистивной нагрузке
до 250В, 3А переменного тока при индуктивной нагрузке (cos=0,4)
от 5В, 10мА до 30В, 5А постоянного тока при резистивной нагрузке>
твердотельное реле
до 40В, 0.5АAC/ADC
Гальваническая развязка дискретных вых
между собой, от входа и остальных цепей (напряжение гальванической развязки не менее 1500 В)
Последовательный интерфейс RS-485
Тип канала
асинхронный полудуплексный (прием и пе
