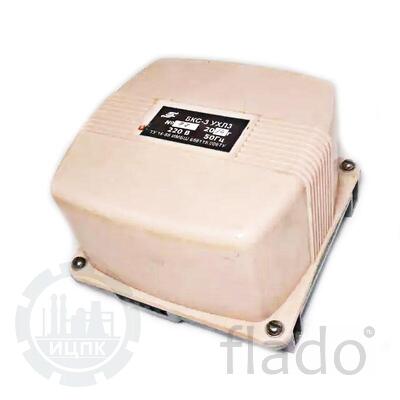

Блок контроля сопротивления бкс-3





Блок БКС-3, также известный как блок контроля сопротивления БКС-3, предназначен для контроля одного или двух уровней электропроводных жидких и сыпучих сред (воды, породы, руды, угля и т.д) при помощи соответственно одного или двух электродных датчиков уровня ДУ.
<h4>Модификации</h4>
Блок изготавливается в таких типоисполнениях:

БКС-3,
БКС-3.1,
БКС-3.2,
БКС-3И,
БКС-3.1И,
БКС-3.2И.

<h4>Конструктивное исполнение</h4>
Блок контроля сопротивления БКС-3 состоит из:
<ol>
Основания
Трансформатора
Реле промежуточного
Печатной платы
Клеммной панели
Крышки
Прокладки
Прокладки
</ol>
<p style="text-align:center"><img alt="Габаритные и установочные размеры блока контроля сопротивления типа БКС-3" src="/-bks-3-razmery.gif" title="Габаритные и установочные размеры блока контроля сопротивления типа БКС-3." width="448" height="232">
Рисунок 1. Габаритные и установочные размеры блока контроля сопротивления типа БКС-3.
Блок работает следующим образом. Когда бункер заполняется, измерительный электрод касается материала, в цепи датчика от оперативного источника начинает протекать постоянный ток; который усиливается и при достижении задаваемого порога вызывает срабатывание реле. При контроле среды в атмосфере высокой влажности лучше пользоваться первым диапазоном, установив резистором «Настройка» минимальную чувствительность, а при контроле уровня сухой породы» руды, угля необходимо работать на втором диапазоне.
Наличие охранного кольца в датчике дает возможность отстроиться от ложных срабатываний, обусловленных токами утечки по поверхности изоляции в датчике.
После срабатывания блока, при касании измерительного электрода верхнего уровня, его отключение произойдет после того, как уровень в бункере понизится ниже электрода нижнего уровня.
При работе блока с серийно выпускаемым контактным датчиком, устанавливается минимальная чувствительность.
<table border="1">
<caption>Комплект поставки</caption>
<tbody>
<tr>
<td>Модификация</td>
<td>Блок</td>
<td>Датчик</td>
<td>Паспорт</td>
</tr>
<tr>
<td>БКС-3</td>
<td>1</td>
<td>0</td>
<td>1</td>
</tr>
<tr>
<td>БКС-3.1</td>
<td>1</td>
<td>1</td>
<td>1</td>
</tr>
<tr>
<td>БКС-3.2</td>
<td>1</td>
<td>2</td>
<td>1</td>
</tr>
<tr>
<td>БКС-3И</td>
<td>1</td>
<td>0</td>
<td>1</td>
</tr>
<tr>
<td>БКС-3.1И</td>
<td>1</td>
<td>1</td>
<td>1</td>
</tr>
<tr>
<td>БКС-3.2И</td>
<td>1</td>
<td>2</td>
<td>1</td>
</tr>
</tbody>
</table>

В наличие на складе в Москве. Работаем с НДС. Самовывоз или доставка через ТК в любые регионы РФ, РБ, РК, Армения, в т.ч. осуществляем отгрузку в: Томск Александровское Асино Бакчар Белый Яр Зональная Станция Зырянское Каргасок Кожевниково Колпашево Кривошеино Мельниково Молчаново Парабель Первомайское Подгорное Самусь Северск Стрежевой Тогур
